動かせなくても、動いてはいた — 2021年12月 us-east-1障害に学ぶコントロールプレーンとデータプレーンの分離

2021年12月7日、AWSの北バージニアリージョン（US-EAST-1）で大規模な障害が発生しました。マネジメントコンソールにログインできず、EC2インスタンスを起動できず、ECSのタスクを入れ替えることもできない——それが朝から夕方まで続いた一方で、そのとき既に動いていたEC2インスタンスは動き続け、S3やDynamoDBへの直接アクセスも通っていました。AWSが公開しているポストイベントサマリーには、この「止まったもの」と「動き続けたもの」の線引きが明記されています。

この記事は、AWS公式サマリーに書かれている事実だけを材料に、何が起きたのか、なぜ影響がこう分かれたのか、この非対称性を設計点検にどう落とすかを整理します。対象は、EC2・ECS・EKSをマルチAZで設計している設計者・SREの読者です。

前提 — 「制御する経路」と「データが流れる経路」

先に用語を整理しておきます。既にご存知の方は次の節まで読み飛ばしてください。

システムには、リソースを作る・消す・設定を変えるといった管理操作を担う経路と、実際の利用者リクエストが処理されるデータが流れる経路があります。前者をコントロールプレーン、後者をデータプレーンと呼びます。AWSに引き付けて言えば、EC2インスタンスを起動するAPIコールはコントロールプレーン、そのインスタンスの上で動くWebアプリケーションが受けるHTTPリクエストはデータプレーンです。この2つは実装上まったく違う経路をたどることがあり、今回の障害はそれが表に出た事例でした。

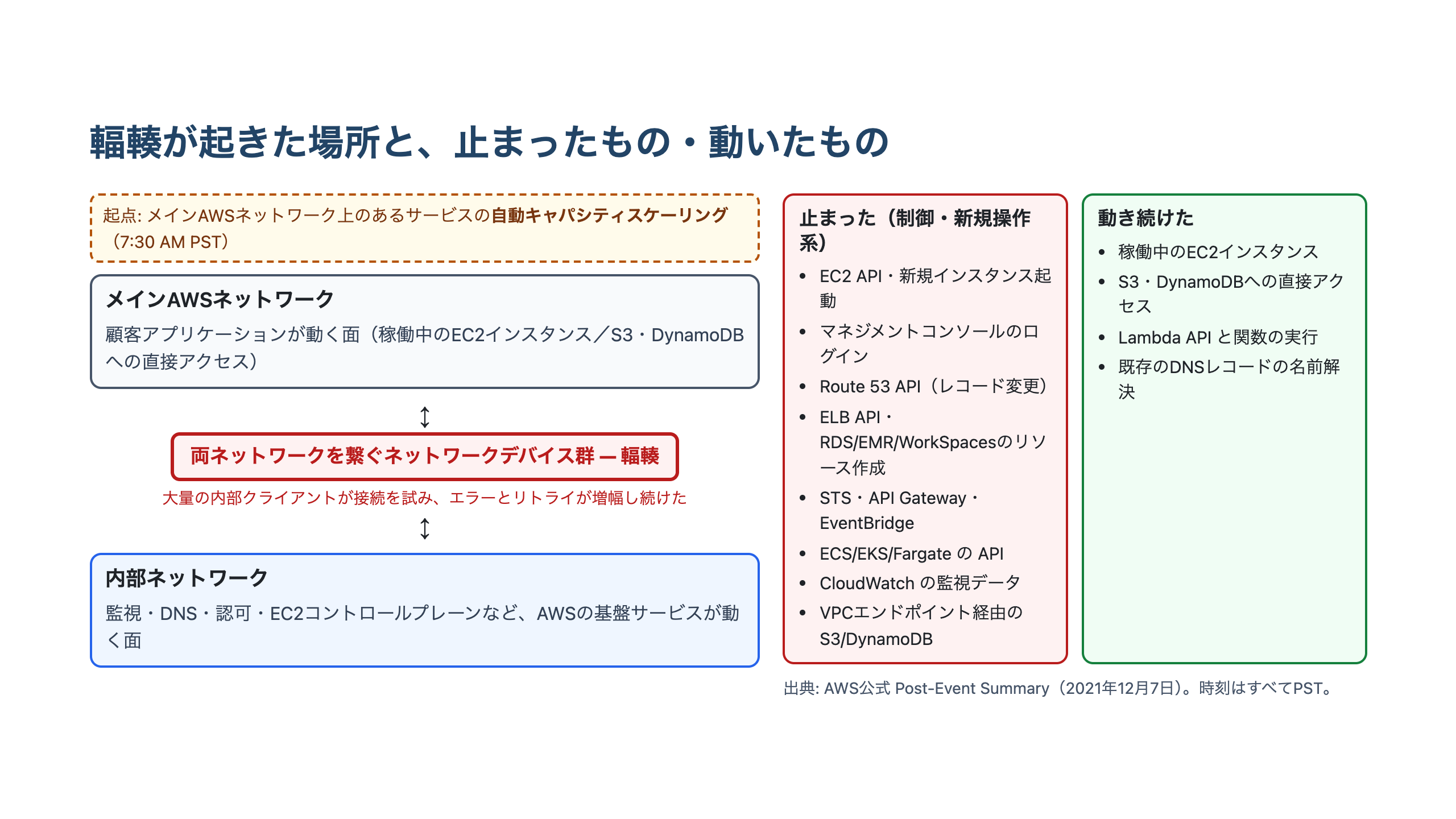

AWS公式サマリーの説明によれば、AWSは大きく2つのネットワークを運用しています。ひとつは顧客のアプリケーションが動くメインAWSネットワーク、もうひとつは、監視・DNS・認可・EC2のコントロールプレーンといったAWS自身の基盤サービスをホストする内部ネットワークです。この2つはネットワークデバイスを介して接続されており、内部ネットワークの側からメインネットワーク上のサービスへ、あるいはその逆へ、通信が行き来する構成になっています。

何が起きたか — 2021年12月7日の時系列

AWS公式のポストイベントサマリーによると、発端は 7:30 AM PST でした。メインAWSネットワーク上でホストされているあるサービスに対して、キャパシティをスケールさせる自動化された処理が走り、これが内部ネットワーク内の多数のクライアントから想定外の挙動を引き起こしました。大量の接続試行が一気に発生し、内部ネットワークとメインネットワークを繋ぐネットワークデバイス群が処理しきれなくなります。

ここから先が長引いた理由も、サマリーに書かれています。デバイスの輻輳によって両ネットワーク間の通信に遅延が生じ、遅延はエラーを生み、エラーはクライアント側のリトライを呼び、リトライがさらに輻輳を悪化させる——という増幅のループが成立してしまい、この状態が数時間にわたって持続しました。加えて、AWS自身の監視も内部ネットワークに依存していたため、状況の把握自体が難しくなっていたとAWSは説明しています。

主要な時刻は次のとおりです（すべてPST。サービス別の復旧時刻は後述の図2）。

時刻	出来事
7:30 AM	自動キャパシティスケーリング処理が内部クライアントの想定外の挙動を誘発、輻輳が始まる
7:33 AM	EC2 APIのエラー率・レイテンシが上昇。サポートケースの起票も不可に（2:25 PM まで）
8:22 AM	Service Health Dashboard に本障害の更新が入り始める
9:28 AM	内部DNSトラフィックの迂回作業が完了し、DNS解決エラーが完全復旧
12:35 PM	EventBridge のイベント配信を運用側が意図的に無効化（2:35 PM に再有効化）
1:15 PM	EC2 APIのエラー率・レイテンシが改善開始（新規インスタンス起動を除く）
1:34 PM	輻輳が大幅に改善。1:35 PM にコンテナ関連APIの大半が正常化
2:22 PM	全ネットワークデバイスが完全復旧、コンソールアクセスが完全復元
6:40 PM	最後まで残った EventBridge の滞留処理が終わりレイテンシが正常化

止まったものと、動き続けたもの

影響を受けたサービスは広範でした。EC2 APIは新規インスタンスの起動も既存インスタンスの照会もエラーになり、RDS・EMR・WorkSpaces は新しいリソースを作成できなくなりました。Elastic Load Balancing はプロビジョニングが遅延し、Route 53 APIはDNSエントリの変更を受け付けなくなりました。マネジメントコンソールへのログインも失敗しています。

さらに、STS が OpenID Connect 経由でレイテンシ上昇、Redshift でログイン失敗、CloudWatch では監視の遅延と一部データの欠損が発生しました。Fargate・ECS・EKS はAPIがエラーを返し、コンテナの再起動に失敗するケースが生じています。Amazon Connect では通話・チャット・タスクの失敗率が上がりました。

一方で、AWSが明記している「影響を受けなかったもの」があります。

分類	内容
影響を受けなかった	稼働中のEC2インスタンス／S3・DynamoDBへの直接アクセス／Lambda APIと関数の実行
影響を受けた	上記の各種API・新規リソース作成・コンソールログイン／VPCエンドポイント経由でのS3バケット・DynamoDBテーブルへのアクセス

注意したいのは最後の行です。S3とDynamoDBは「直接アクセスなら影響なし」ですが、VPCエンドポイント経由でのアクセスは影響を受けたとAWSは明記しています。同じサービスでも、どの経路を通るかで結果が変わりました。

復旧時刻が揃わなかったことの意味

もうひとつ読み取れる事実があります。復旧時刻がサービスごとにばらばらだったことです。

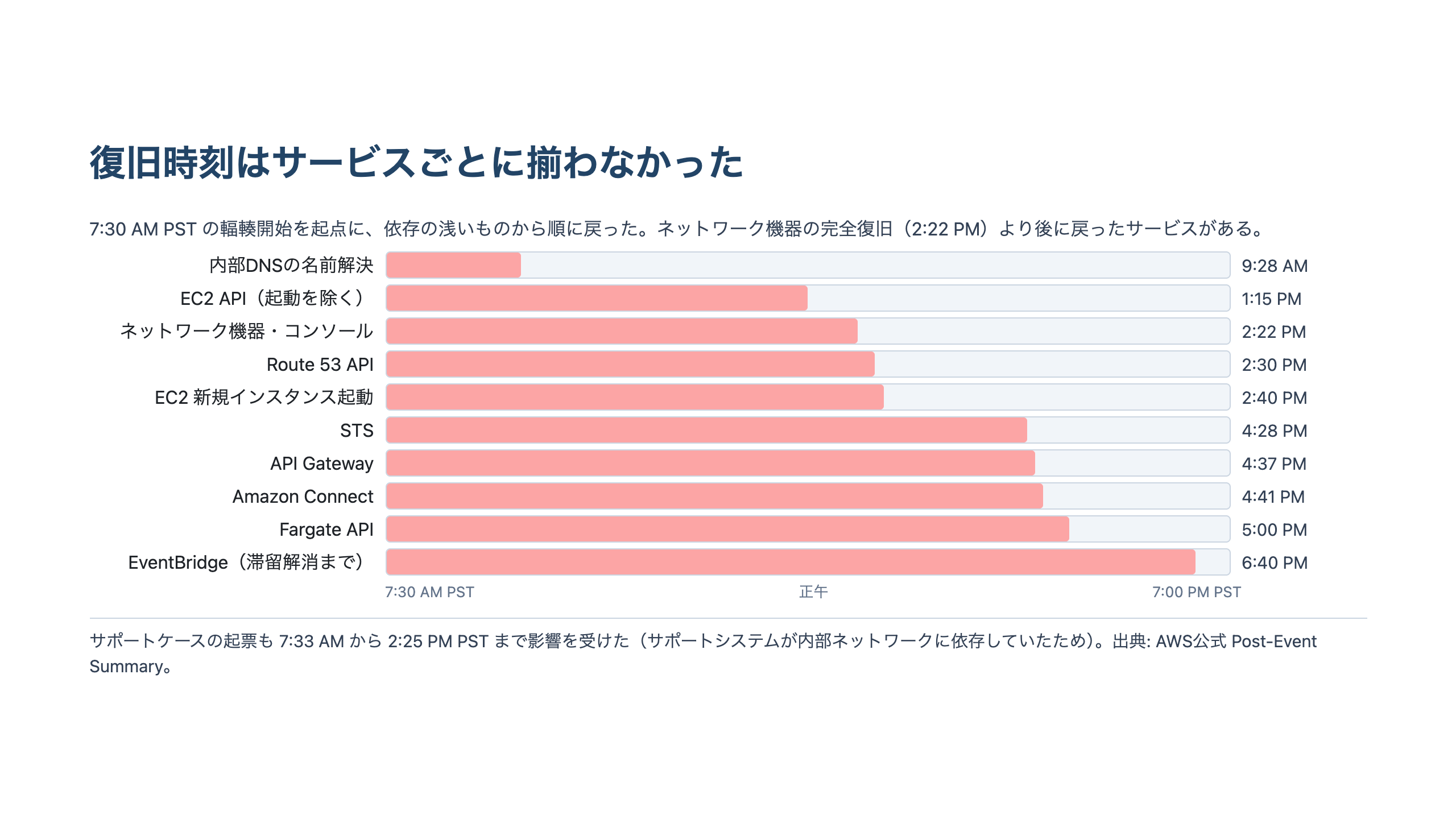

ネットワークデバイス自体が完全復旧したのは 2:22 PM PST ですが、STS の完全復旧は 4:28 PM、API Gateway の大部分の復旧は 4:37 PM、EventBridge のレイテンシ正常化は 6:40 PM でした。原因の解消から2時間〜4時間以上あとということになります。輻輳中に積み上がった処理の滞留を解消する時間に加え、各サービスが内部ネットワーク上の基盤サービスにどれだけ深く依存しているかの差が、復旧順に現れたものと読めます。障害の「終わり」は、原因の解消時刻ではなく、依存の一番深いところが戻った時刻です。

設計論 — 自分のシステムで何を点検するか

この障害の事実関係から、自分のシステムに当てはめて点検できる論点は3つあります。

1. 障害時の復旧手順が、コントロールプレーンに依存していないか。稼働中のEC2インスタンスは動き続けた一方、新規インスタンスの起動は 2:40 PM PST まで戻らず、ECS・EKSのAPIもエラーを返していました。つまり「インスタンスを入れ替える」「Auto Scalingで台数を増やす」「タスクを再デプロイする」といった対処は、この時間帯には実行できません。復旧手順書が起動系のAPIを前提にしているなら、それが使えない時間帯があり得ることを織り込む必要があります。

2. 認証・認可への依存が、どこまで広がっているか。STS の完全復旧は 4:28 PM PST で、ネットワーク復旧から2時間以上あとでした。一時的な認証情報を都度取得する設計では、STSの応答遅延がそのままアプリケーションの遅延やエラーになります。どのコンポーネントがどの頻度で認証情報を取り直し、失敗したときにどうなるかは点検の対象です。

3. 同じデータストアへの経路が、単一になっていないか。S3とDynamoDBは直接アクセスなら影響を受けず、VPCエンドポイント経由では影響を受けました。VPCエンドポイントの利用にはセキュリティ上の理由がありますが、この障害では経路の選択がそのまま可否を分けています。自分の構成がどの経路を通っているかの把握自体が、障害時の切り分けを早くします。

なお、AWSは事後対応として、トリガーとなったスケーリング処理を直ちに無効化し、クライアント側のバックオフ挙動の修正と、同種の事象でデバイスを保護する追加のネットワーク設定を展開したと説明しています。あわせて、新しいService Health Dashboard と複数リージョンで稼働するサポートシステムの提供方針も示しています。

まとめ

• 2021年12月7日のus-east-1障害は、7:30 AM PST に始まった内部ネットワークとメインネットワーク間のデバイス輻輳が原因で、エラーとリトライの増幅ループが長時間化を招きました。デバイスの完全復旧は 2:22 PM PST です。
• 影響は制御系・新規操作系に集中し、稼働中のEC2インスタンス、S3・DynamoDBへの直接アクセス、Lambdaの実行は影響を受けていません。ただしVPCエンドポイント経由のS3・DynamoDBアクセスは影響を受けました。
• 復旧時刻はサービスごとに揃わず、STSは 4:28 PM、EventBridgeのレイテンシ正常化は 6:40 PM でした。点検すべきは、復旧手順が起動系APIに依存していないか、認証情報の再取得への依存がどこまで広がっているか、データストアへの経路が単一になっていないか、の3点です。

出典

• Summary of the AWS Service Event in the Northern Virginia (US-EAST-1) Region
